Jedná se o jeden ze tří jednopodlažních rodinných domů s terasou a krytým stáním pro dva automobily, jenž je postaven v rezidenčním areálu v ulici Okrajová v Hlučíně. Tento areál se skládá z pěti rodinných domů a celý je navržen tak, aby působil jako jeden architektonicko-urbanistický celek. Dům je situován směrem na ulici Okrajovou.

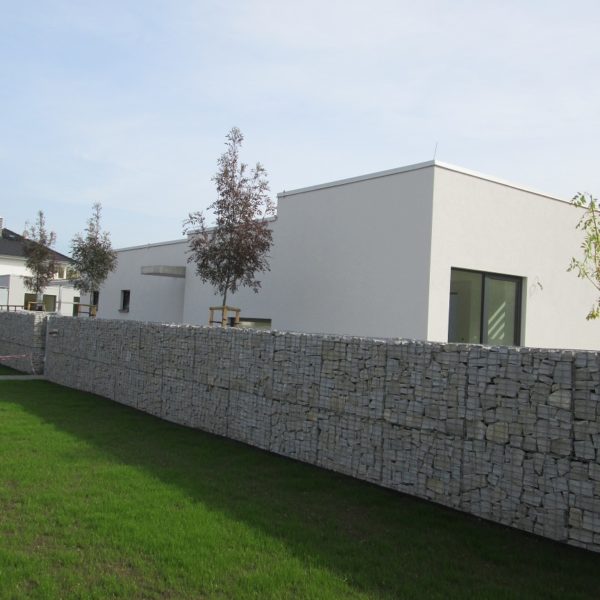

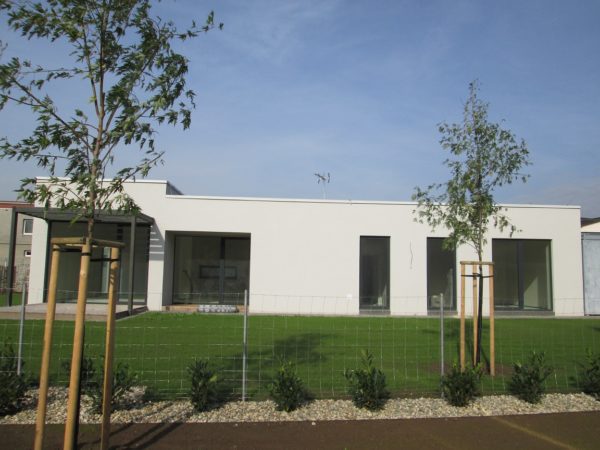

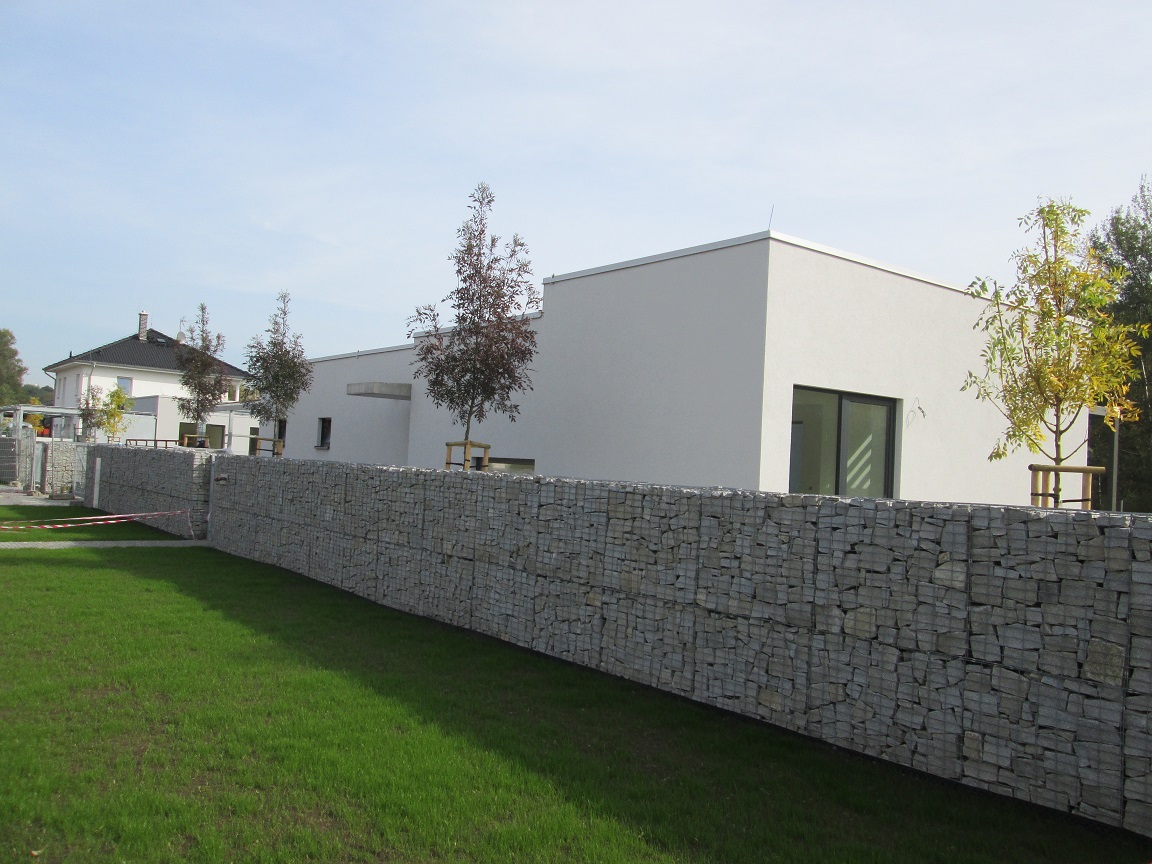

Všechny domy jsou umístěny tak, aby na sebe nestínily a na každém pozemku bylo dostatečné soukromí. Jednotlivé pozemky jsou odděleny pomocí lehkého drátěného oplocení s živým plotem. Soukromý pozemek s rodinným domem odděluje od veřejných ploch na ulici Okrajová gabionový plot, a od stávající zástavby v severovýchodní části je pozemek oddělen plotem ze svařovaných sítí, který je opatřen protikorozní povrchovou ochranou.
Tento jednopodlažní dům je skvěle funkčně rozdělen na společenskou a klidovou zónu. Ve společenské části se nachází zádveří, obývací pokoj s kuchyní, wc, dvě terasy, technická místnost a sklady. Dva dětské pokoje, koupelna a ložnice se samostatnou koupelnou se nachází v klidové zóně. Obě tyto zóny spojuje chodba. Ze všech obytných místností je pak přístup na zahradu francouzskými okny.
1. Technická infrastruktura RD
1.1. Vodovod
Pro RD je vybudována vlastní vodovodní přípojka pitné vody. Tato přípojka je napojena na veřejný vodovodní řád, který má ve správě společnost VaK Hlučín s.r.o.
1.2. Dešťová a splašková kanalizace
Pro likvidaci splaškových vod je na pozemku RD 3 umístěna domovní čistička odpadních vod GONAP typ Pa pro 5EO. Přečištěná voda bude zaústěna přes společnou šachtu do vodního toku Jasénka, který vede za areálem.
Dešťové vody ze střech a zpevněných ploch budou odváděny také do vodního toku Jasénka přes retenční jímku, která je umístěna na pozemku vedle čistírny odpadních vod.
1.3. Elektrická energie
Rodinný dům je napojen podzemní přípojkou nízkého napětí na stávající distribuční rozvod, který vede v ulici Okrajová a je v majetku ČEZ Distribuce a.s. Přípojková skříň je umístěna v pilíři na hranici pozemku.
1.4. Vytápění a ohřev TUV
Kvůli šetrnosti k životnímu prostředí a efektivnímu využití obnovitelných zdrojů byl rodinný dům napojen na tepelné čerpadlo Logatherm WPL AR v provedení voda/vzduch o výkonu 8KW, včetně kompletního vnitřního i venkovního vybavení. Toto čerpadlo je schopno odebírat energii ze vzduchu až do – 20°C. O vytápění v RD se stará podlahové vytápění PEX-AL-PEX.
1.5. Doprava
Dům má vlastní sjezd z ulice Okrajová, který umožňuje příjezd ke dvěma zastřešeným parkovacím stáním u rodinného domu. Vjezd na pozemek je možný pouze přes bránu s elektro pohonem, jenž funguje na dálkové ovládání. Přístup pro pěší je možný po dlážděném chodníku přes branku.
2. Popis objektu
2.1. Stavebně konstrukční část
Ze statického hlediska se jedná o zděnou stěnovou konstrukci s vodorovnou železobetonovou stropní deskou. Prostorová tuhost objektu je zajištěna soustavou svislých podélných a příčných stěn a tuhou stropní deskou.
2.1.1. Konstrukční řešení
Zděné konstrukce:
Obvodové zdivo – navrženo z tvárnic Heluz Plus 36,5 broušená.
Příčky nosné – navrženo z tvárnic Heluz 14
Příčky nenosné – navrženy z tvárnic Heluz 8 či 11,5 broušená a AKU 11,5.
Železobetonové konstrukce:
Stropní deska – je navržena železobetonová monolitická křížem armovaná v tl. 200 mm.
Průvlak – spojitý železobetonový o rozměrech 300 x 720 mm.
Ocelové konstrukce:
Přístřešek pro auta – vše (sloupy, příčle, vaznice) navrženo z hranatých ocel. trubek (jäcklů).
HTR 150 x 100 mm a HTR 60 x 30 mm, HTR 100 x 100 mm.
2.2. Stavební část
2.2.1. Obvodový plášť
Plášť je řešen s důrazem na zajištění optimální pohody vnitřního prostředí, vysokou estetickou kvalitu a minimální nároky na údržbu. Na fasádě bude minimalizováno množství prvků technického vybavení budovy.
Skladba:
- Silikonová omítka se strukturou zrno na zrno tl. 0,8 – 1 mm Caparol Capatect Carbopor
- Lepící tmel s armovací tkaninou a penetrační nátěr
- Tepelná izolace s polystyrenu EPS NEO tl. 80 mm
- Lepící tmel
- Heluz Plus 36,5 broušená
2.2.2. Střecha RD
Jedná se o jednovrstvou střechu s klasickým pořadím vrstev. Atiky a oplechování na střeše jsou provedeny z pozinkovaného plechu.
Skladba:
- Prané říční kamenivo frakce 16-32 mm tl. 50 mm
- Ochranná geotextilie
- Hydroizolační fólie z PVC tl. 1,5 mm
- Tepelně-izolační desky z polystyrenu EPS 100 S tl. 80 mm
- Tepelně-izolační spádové klíny EPS 100 S tl. 80 – 300 mm
- Parotěsná vrstva
- Penetrační emulze
- ŽB deska
- SDK podhled nebo sádrová omítka
2.2.3. Střecha přístřešku pro auta
Skladba:
- Vrstvené bezpečnostní sklo čiré – 2x kalené sklo
- Kotvící hliníkový profil a krycí hliníková lišta ve spádu
- Vodorovný hliníkový profil
- Pozinkovaná ocelová konstrukce z jäcklů
2.2.4. Podlahy
Většina vnitřních ploch je z dřevěných lamel, ve vlhkých provozech jako jsou koupelny, wc a technická místnost je jako nášlapná vrstva provedena dlažba. Pro zvýšení akustického a tepelného standardu je použit podlahový polystyren. Rozvody pro instalace a podlahové topení jsou vedeny v polystyrenu. Na terasách je dřevěný rošt. Povrch venkovního skladu, krytého stání a komunikacích kolem RD tvoří dlažba ze žulové kostky. U vstupu je vybudován schod z pohledového betonu.
2.2.5. Vnitřní úpravy povrchů
V obytných místnostech jsou provedeny sádrové omítky s povrchovým otěruvzdorným nátěrem ve dvou vrstvách. V koupelně a WC jsou na stěnách keramické obklady 50 x 50 mm. Vnější sklad je od parkovacích stání oddělen obkladem z ocelového pozinkovaného plechu.
2.2.6. Výplně otvorů
Vnější okna a dveře:

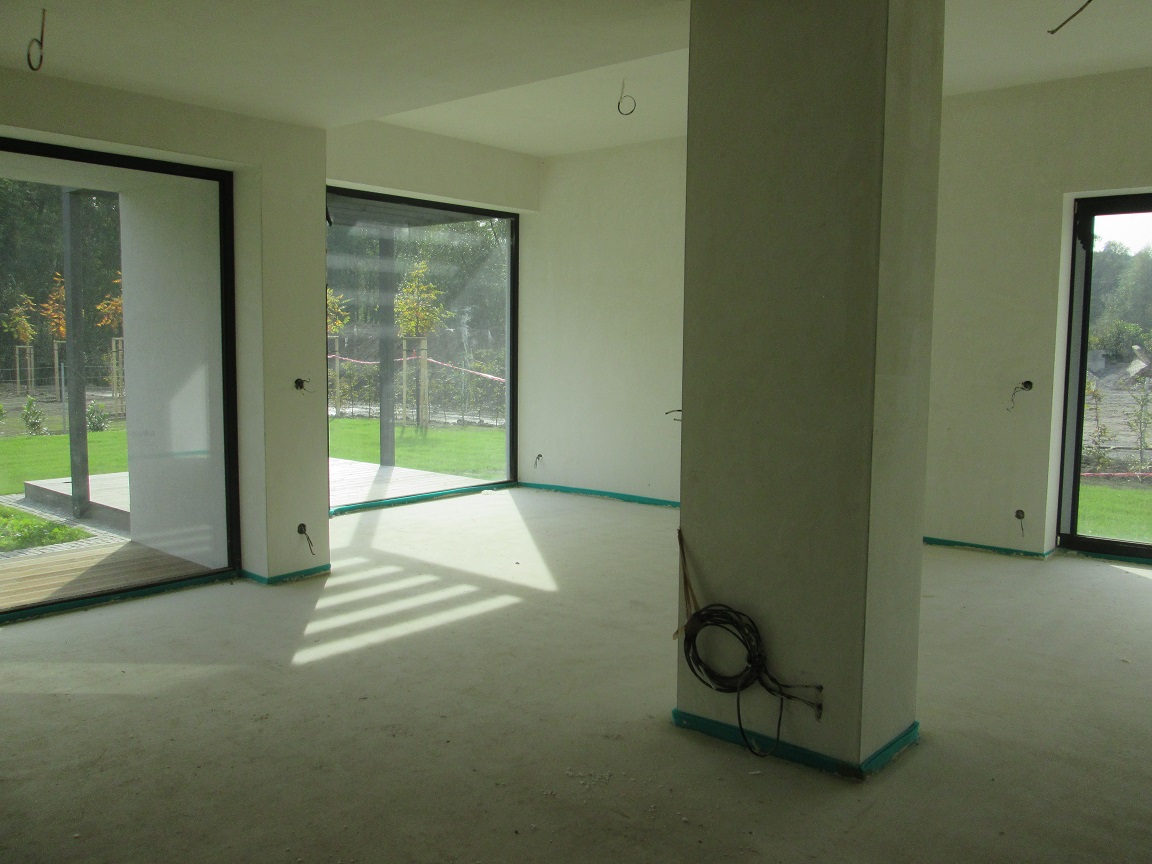

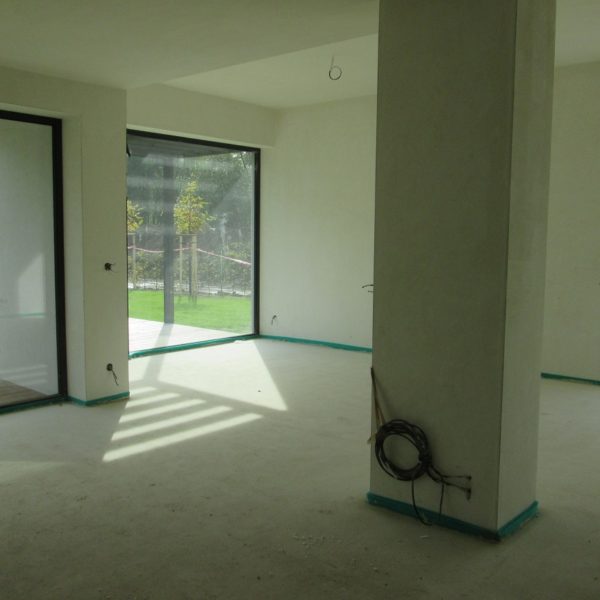

Výplně otvorů jsou provedeny jako hliníkové celoprosklené s prostřídáním pevných a otvíravých ploch z čirého bezpečnostně-izolačního trojskla. Stínění u velkoformátového prosklení u terasy bude řešeno pomocí dřevěné pergoly s popínavou zelení. U ostatních oken v přízemí a v patře je stínění řešeno žaluziemi.
Vnitřní dveře:
Všechny vnitřní dveře jsou dřevěné a osazeny do obložkových zárubní.
2.3. Údaje o podlahové ploše
Zastavěná plocha RD: 138,05 m2
Užitná plocha: 108,89 m2
Obestavěný prostor: 574,5 m3
Venkovní terasa: 17,10 m2
Kryté stání pro dva automobily: 34,60 m2
