Jedná se o dvoupodlažní rodinný dům s terasou a krytým stáním pro dva automobily, jenž je postaven v rezidenčním areálu v ulici Okrajová v Hlučíně. Tento areál se skládá z pěti rodinných domů a celý je navržen tak, aby působil jako jeden architektonicko-urbanistický celek. Dům není orientován přímo na ulici Okrajovou, ale naopak je orientován směrem k přilehlému lesu a vodnímu toku.
Všechny domy jsou umístěny tak, aby na sebe nestínily a na každém pozemku bylo dostatečné soukromí. Jednotlivé pozemky jsou odděleny pomocí lehkého drátěného oplocení s živým plotem.
Dům je, díky dvěma nadzemním podlažím, funkčně rozdělen na společenskou a klidovou zónu. V 1. NP se nachází zádveří, hala, obývací pokoj s jídelnou, kuchyň, WC a technická místnost s kotelnou. 2. NP je zaměřeno na klidovou zónu a jsou zde tři ložnice, koupelna a WC.
1. Technická infrastruktura RD
1.1. Vodovod
Pro RD je vybudována vlastní vodovodní přípojka pitné vody. Tato přípojka je napojena na veřejný vodovodní řád, který má ve správě společnost VaK Hlučín s.r.o.
1.2. Dešťová a splašková kanalizace
Pro likvidaci splaškových vod je na pozemku RD 4 umístěna domovní čistička odpadních vod GONAP typ Pa pro 5EO. Přečištěná voda bude zaústěna do vodního toku Jasénka, který vede za pozemkem rodinného domu.
Dešťové vody ze střech a zpevněných ploch budou odváděny také do vodního toku Jasénka.
1.3. Elektrická energie
Rodinný dům je napojen podzemní přípojkou nízkého napětí na stávající distribuční rozvod, který vede v ulici Okrajová a je v majetku ČEZ Distribuce a.s. Přípojková skříň je umístěna v pilíři na hranici pozemku.
1.4. Vytápění a ohřev TUV
Kvůli šetrnosti k životnímu prostředí a efektivnímu využití obnovitelných zdrojů byl rodinný dům napojen na tepelné čerpadlo Logatherm WPL AR v provedení voda/vzduch o výkonu 8KW, včetně kompletního vnitřního i venkovního vybavení. Toto čerpadlo je schopno odebírat energii ze vzduchu až do – 20°C. O vytápění v RD se stará podlahové vytápění PEX-AL-PEX.
1.5. Doprava
Dům má vlastní sjezd z ulice Okrajová, který umožňuje příjezd ke dvěma zastřešeným parkovacím stáním u rodinného domu. Vjezd na pozemek je možný pouze přes bránu s elektro pohonem, který funguje na dálkové ovládání.
2. Popis objektu
2.1. Stavebně konstrukční část
Ze statického hlediska se jedná o zděnou stěnovou konstrukci s vodorovnými železobetonovými stropními deskami. Prostorová tuhost objektu je zajištěna soustavou svislých podélných a příčných stěn a tuhými stropními deskami.
2.1.1. Konstrukční řešení
Zděné konstrukce:
Obvodové zdivo – navrženo z tvárnic Heluz Plus 36,5 broušená.
Vnitřní nosné zdivo – navrženo z tvárnic Heluz 24 broušená.
Příčky nosné – navrženo z tvárnic Heluz 14 a 17,5 broušená.
Příčky nenosné – navrženy z tvárnic Heluz 8 či 11,5 broušená a AKU 11,5.
Železobetonové konstrukce:
Stropní deska nad 1. NP – je navržena železobetonová monolitická křížem armovaná v tl. 200 mm.
Střešní deska nad 2. NP – je navržena železobetonová monolitická křížem armovaná v tl. 200 mm.
Schody – jsou navrženy jako šikmá železobetonová monolitická schodnicová deska tl. 120 mm s nadbetonovanými schodišťovými stupni.
Ocelové konstrukce:
Přístřešek pro auta – vše (sloupy, příčle, vaznice) navrženo z hranatých ocel. trubek (jäcklů).
HTR 150 x 100 mm a HTR 60 x 30 mm, HTR 100 x 100 mm.
2.2. Stavební část
2.2.1. Obvodový plášť
Plášť je řešen s důrazem na zajištění optimální pohody vnitřního prostředí, vysokou estetickou kvalitu a minimální nároky na údržbu. Na fasádě bude minimalizováno množství prvků technického vybavení budovy.
Skladba:
- Silikonová omítka se strukturou zrno na zrno tl. 0,8 – 1 mm Caparol Capatect Carbopor
- Lepící tmel s armovací tkaninou a penetrační nátěr
- Tepelná izolace s polystyrenu EPS NEO tl. 80 mm
- Lepící tmel
- Heluz Plus 36,5 broušená
2.2.2. Střecha RD
Jedná se o jednovrstvou střechu s klasickým pořadím vrstev. Atiky a oplechování na střeše jsou provedeny z pozinkovaného plechu.
Skladba:
- Prané říční kamenivo frakce 16-32 mm tl. 50 mm
- Ochranná geotextilie
- Hydroizolační fólie z PVC tl. 1,5 mm
- Tepelně-izolační desky z polystyrenu EPS 100 S tl. 80 mm
- Tepelně-izolační spádové klíny EPS 100 S tl. 80 – 240 mm
- Parotěsná vrstva
- Penetrační emulze
- ŽB deska
2.2.3. Střecha přístřešku pro auta
Skladba:
- Vrstvené bezpečnostní sklo čiré – 2x kalené sklo
- Kotvící hliníkový profil a krycí hliníková lišta ve spádu
- Vodorovný hliníkový profil
- Pozinkovaná ocelová konstrukce z jäcklů
2.2.4. Podlahy

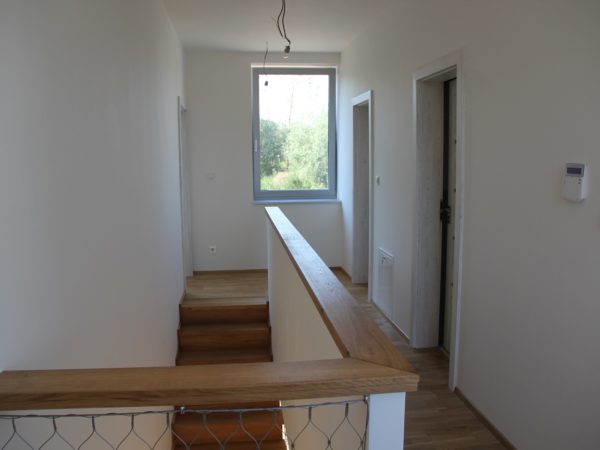

Podlahy v obytných místnostech jsou provedeny v klasické skladbě, ve 2. NP potom s přidáním kročejové izolace, rozvody pro instalace a podlahové topení jsou vedeny v polystyrenu. Povrchy podlah v obytných místnostech jsou navrženy dřevěné lamely, v sociálních zařízeních a technických místnostech jsou provedeny z keramické dlažby. Na terasách je dřevěný rošt. Povrch venkovního skladu, krytého stání a komunikacích kolem RD tvoří dlažba ze žulové kostky. U vstupu je vybudován schod z pohledového betonu.
2.2.5. Vnitřní úpravy povrchů

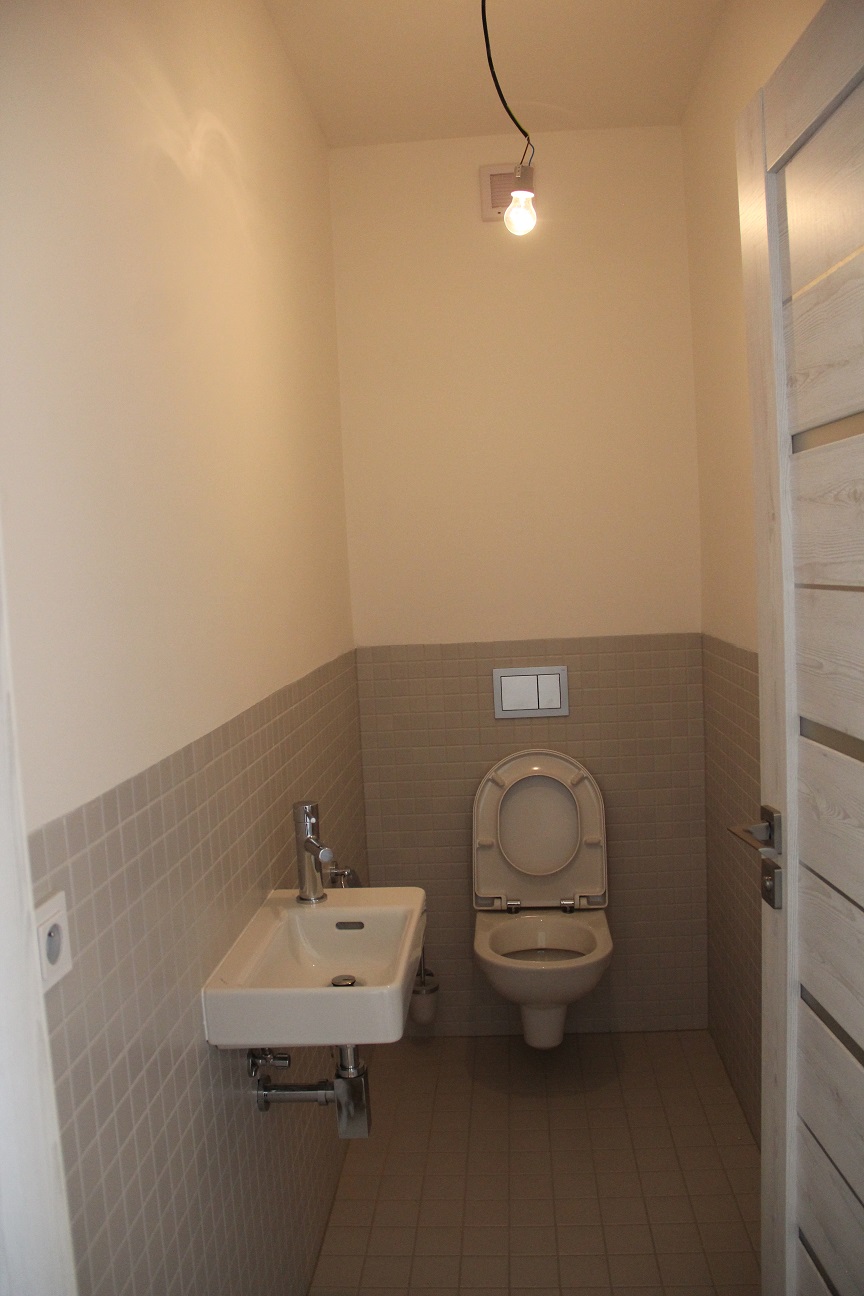

V obytných místnostech jsou provedeny sádrové omítky s povrchovým otěruvzdorným nátěrem ve dvou vrstvách. V koupelně a WC jsou na stěnách keramické obklady 50 x 50 mm. Vnější sklad je od parkovacích stání oddělen obkladem z ocelového pozinkovaného plechu.
2.2.6. Výplně otvorů
Vnější okna a dveře:
Výplně otvorů jsou provedeny jako hliníkové celoprosklené s prostřídáním pevných a otvíravých ploch z čirého bezpečnostně-izolačního trojskla. Stínění u velkoformátového prosklení u terasy bude řešeno pomocí dřevěné pergoly s popínavou zelení. U ostatních oken v přízemí a v patře je stínění řešeno žaluziemi.
Vnitřní dveře:

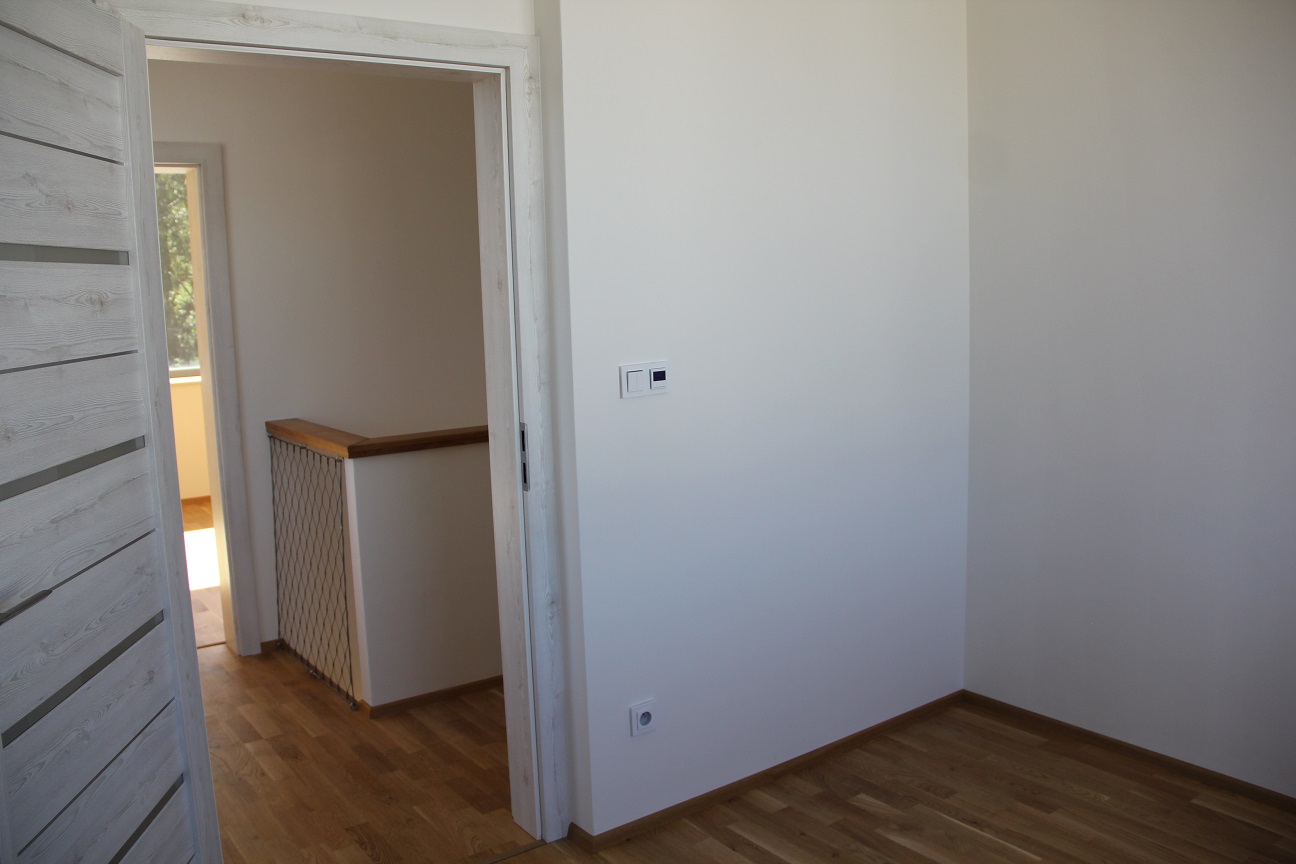

Všechny vnitřní dveře jsou dřevěné a osazeny do obložkových zárubní.
2.3. Údaje o podlahové ploše
Zastavěná plocha RD: 74,57 m2
Užitná plocha: 110,95 m2
Obestavěný prostor: 522,2 m3
Venkovní terasa: 25,38 m2
Kryté stání pro dva automobily: 42,25 m2
Sklad: 2,35 m2
